Produktdetails:
Zahlung und Versand AGB:
|
| Körpermaterial: | Schmiede Stahl: Kohlenstoffstahl, A182-F22 | Ordnung: | Halb-Stellit/Vollstellit |
|---|---|---|---|
| Größe: | 1/2 Zoll - 2 Zoll | Druckbewertung: | Klasse 2500LB / 2500# |
| Antrieb: | Handrad | Verbindungs-Enden: | Schalter, Sockel-Schweißung |
| Mützen-Art: | Druckdichtungshaube, PSB | OEM-Dienstleistung: | - Ja, das ist es. |

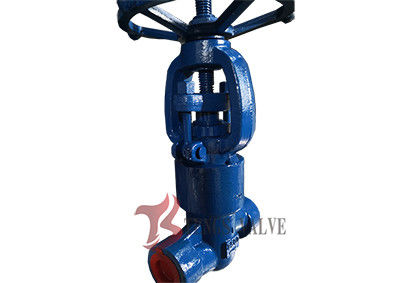

Hochdruck 2500LB PSB geschmiedetem Stahl F22 Torventil
Schnelle Details:
1. Produkt: Ansi 2500LB geschmiedetes Torventil
2- Konstruktionen: PSB, Druckdichtungskappel
3. Bohrtyp: Regelmäßige Bohrung
4Größenbereich: 1/2 " bis 2".
5. Druckbewertungen: Klasse 2500LB / 2500#
6Endverbindungen:
7- Materialien verfügbar in: A182-F22
8Verschiedene Ausstattungsmaterialien sind für verschiedene Betriebsbedingungen verfügbar.
9. Spezial: NACE MR 0175
Besonderheiten
1. Kapuzenverschluss-Stil
Edelstahl + flexible Graphitdichtung
Dichtung der Ringgelenke
Druckdichtungsbau
2Verpackungssiegel
Wie üblich wird für das Verpackungsmaterial flexibles Graphit verwendet, auf Wunsch des Kunden können auch PTFE oder kombiniertes Verpackungsmaterial verwendet werden.
3Körper- und Motorhaube Verbindung
Druckverschluss.
4- Die Operation.
Handrad, nackter Stamm, elektrischer Aktor
5. Scheibenentwurf
NPS<2 Die Torventile sind solide Keiltüren.
6Rücksitzdesign
Alle Torventile haben einen Rücksitz.
7. Stammentwicklung
Der Stamm ist eine integrierte geschmiedete Konstruktion, deren Mindestdurchmesser den Anforderungen der Norm entspricht.
8- Setz dich hin.
Bei Kohlenstoffstahl-Gatterventilen ist der Sitz in der Regel geschmiedetem Stahl.der Sitz ist Teil des Körpers, oder es kann direkt nach dem Schweißen der harten Legierung bearbeitet werden.
Beschreibung
Teile und Materialien für geschmiedete Stahl-Gatterventile für 2500LB-Druckdichtungskappen
| Nein, nicht wirklich. | Teilname | F22/F6a | F22/F6aHFS | LF2/304 | F11/F6aHF | F304 (L) /304 (L) | F316(L)/316(L) | F51/410HF |
| 1 | Körper | F22 | F22 | LF2 | F11 | F304 (L) | F316 (L) | F51 |
| 2 | Sitz | 410 | 410 HF | 304 | 410 HF | 304 ((L) | 316 ((L) | F51 |
| 3 | Keil | F6a | F6a | F304 | F6aHF | F304 (L) | F316 (L) | F51 |
| 4 | Stamm | 410 | 410 | 304 | 410 | 304 ((L) | 316 ((L) | F51 |
| 6 | Kapuze | F22 | F22 | LF2 | F11 | F304 (L) | F316 (L) | F51 |
| 8 | Ausrüstung | 410 | 410 | 410 | 410 | 304 | 304 | 304 |
| 9 | Schilddrüse | 410 | 410 | 304 | 410 | 304 | 316 | F51 |
| 10 | Augenrinde | B7 | B7 | L7 | B16 | B8 (M) | B8 (M) | B8 (M) |
| 11 | Flanze der Drüse | F22 | F22 | LF2 | F11 | F304 | F304 | F304 |
| 12 | Hex-Nuss | 2H | 2H | 2H | 2H | 8(M) | 8(M) | 8(M) |
| 13 | Stammnuss | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 14 | Verriegelungsmutter | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
| 15 | Namensschild | AL | AL | AL | AL | AL | AL | AL |
| 16 | Handrad | A197 | A197 | A197 | A197 | A197 | A197 | A197 |
| 17 | Schmierdichtungen | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 18 | Verpackung | Graphit | Graphit | Graphit | Graphit | Graphit | Graphit | Graphit |
| 23 | Dichtungsdichtung | 420 | 420 | 304 | 304 | 304 ((L) | 316 ((L) | 420 |
| 24 | P.S. Ring | 304 | 304 | 304 | 304 | 304 | 316 | 316 |
| 25 | P.S.Sitz | 420 | 420 | 304 | 304 | 304 ((L) | 16 ((L) | F91 |
| 26 | Nussbeutel | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 27 | Verpackungsschrot | Gusseisen | Gusseisen | Gusseisen | Gusseisen | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 20 mm |
2Hauptverbindungsgrößen für 2500LB PSB geschmiedetes Stahlgatterventil verfügbar.
