API-Form-Stahl-Kolben-Schweißungs-Kugel-Ventil-bestückte HF weggelaufene Mützen-Schrägfläche gangbetriebenes 900LB

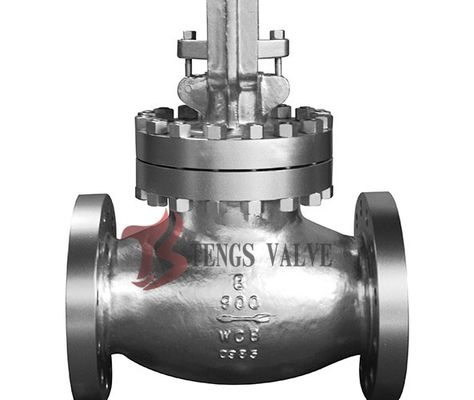

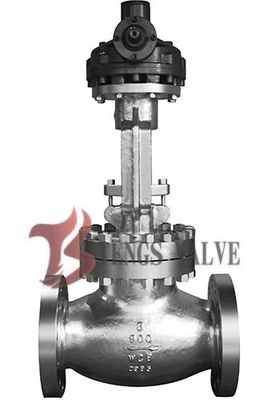

Feuerguss-Gussstahl-Flangen-Globe-Ventil-Härte HF-Schrauben-Kopf-Bevel-Gang betrieben 900LB

Schnelle Details:

1. Typ: Industrielle Kugelventile
2. OS&Y Bauwesen, Schraubenkappe
3. Größenbereich des Kugelventils: 2 bis 12"
4. Druckbewertungen: ANSI 900LB / 900#
5- Endverbindungen: Flanken (RF, RTJ), Butt-Schweiß (BW)
6. Materialien Erhältlich in: WCB, LCB, CF8, CF8M, CF3, CF3M, WC6, WC9, C5, C12, 4A, 5A oder gleichwertig;

7- Verschiedene Ausstattungsmaterialien sind verfügbar, um den Servicebedingungen zu entsprechen
8. Aktoren: manuell, Schräggerät
9. NACE MR 0175

Normen

Konstruktion und Herstellung: Gegossenes Stahlglobeventil nach BS 1873 und ASME B16.34
Inspektion und Prüfung: API 598.

Abmessungen der Endflansche: ASME B16.5.

BW-Endmaß: ASME B16.25.

von Angesicht zu Angesicht und Ende zu Ende: ASME B16.10.

Druck-Temperatur-Nennwerte: ASME B16.34.

Eigenschaften:
1General:

Schraubkopf: Außenschraub und Joch

Aufsteigende Stängel

Metallische Sitzflächen

2Körper- und Motorhaube Verbindung
Schraubenkappe (B.B.)

3. Kapuzenverschluss-Stil

Die Metallringdichtung wird für das Globusventil der Klasse 900 verwendet

4Verpackungssiegel
Wie üblich wird für das Verpackungsmaterial flexibles Graphit verwendet, auf Wunsch des Kunden können auch PTFE oder kombiniertes Verpackungsmaterial verwendet werden.

5. Stammentwicklung

Der Stamm ist mit einem integrierten geschmiedeten Bau ausgestattet.

6Rücksitzdesign

Wir haben alle unsere Kugelventile haben die Rücksitz-Design. in den meisten Fällen ist der Kohlenstoffstahl Kugelventil mit einem erneuerbaren Rücksitz ausgestattet.der Rücksitz direkt in der Motorhaube bearbeitet wird oder nach dem Schweißen bearbeitet wirdWenn das Globusventil vollständig offen ist, kann die Versiegelung des Rücksitzes sehr zuverlässig sein.

7- Setz dich hin.

Bei einem Kugelventil aus Kohlenstoffstahl ist der Sitz normalerweise aus geschmiedetem Stahl. Die Dichtungsfläche des Sitzplatzes ist mit einer vom Kunden angegebenen harten Legierung geschweißt.Ein integrierter Sitz wird in der Regel angenommen, oder um eine harte Legierung unmittelbar integral zu schweißen.

8Stammnuss

Für große Kugelventile ist die Anbringung eines Walzlagers erforderlich, um die Verarbeitung von Kupfer zu ermöglichen.Es ist wirksam, um das Drehmoment des Globusventils für eine einfache Bedienung zu reduzieren.

9- Die Operation.

In den meisten Fällen wird Handrad und Getriebe für den Globusventilbetrieb verwendet.

10. andere Kugelventile

Neben den gängigen Globusventilen produzieren wir auch kryogene Globusventile, Bellow-versiegelte Globusventile, Jacketted-Globusventile usw.

Beschreibung:

1. Teile und Materialien für industrielle Kugelventile:

2Hauptverbindungsmaße für die Klasse 900LB:
